Rejestratory wielokanałowe 6 - 72ch DAS1700
Firma SEFRAM (Francja) dostarcza wielokanałowe, precyzyjne rejestratory napięć, prądów, temperatury (-250 do +2320 stopni C, inne zakresy także dostępne), drgań, naprężeń. Przystosowane są do współpracy z różnorodnymi czujnikami dostępnymi na rynku. Dostępny jest szeroki wybór kart pomiarowych z wejściami izolowanymi, o dużej dynamice, dzięki zastosowanym przetwornikom 16-bitowym (14-bitowym). W zależności od konfiguracji rejestratory mogą posiadać: 4, 6, 12 do 72 wejść analogowych i dodatkowo 16 wejść LOGIC
Bogaty zakres wbudowanych funkcji matematycznych działających w czasie rzeczywistym pozwala na rejestrację i przetwarzanie dowolnych sygnałów. Użytkownik ma do dyspozycji m.in. podstawowe działania arytmetyczne np. AX+B, a także zaawansowane funkcje np.: LOG, LN, różniczkowanie, całkowanie itp.
Wykresy mogą być precyzyjnie opisywane w jednostkach tworzonych przez użytkownika np.: m/s, m3/min, Ws. Zarejestrowane sygnały można oglądać i opracowywać na komputerach PC dzięki dostarczanemu w komplecie oprogramowaniu SEFRAM VIEWER. Kolejny program dostarczany razem z rejestratorami SEFRAM PILOT pozwala na zdalne sterowanie funkcjami poprzez sieć LAN (Ethernet). Zaawansowane funkcje analityczne i obliczeniowe są zawarte w opcjonalnym pakiecie FlexPro.
DAS1700
DAS1700 (6-72ch)
Akcesoria pomiarowe
DAS1600 i DAS700
DAS 1700

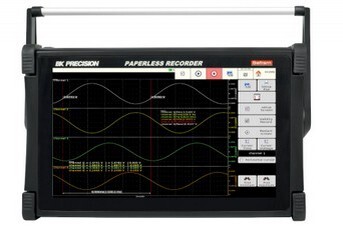

Rejestrator DAS1700 to szybki rejestrator, który umożliwia rejestrację wielu parametrów: napięcia, prądu (z bocznikiem lub cęgami prądowymi), temperatury (termopary), pomiarów na czujnikach (np. 0-10 V; 4-20 mA).
Broszura Techniczna Rejestrator DAS 1700 - kliknij
Prezentacja rejestratora DAS 1700 - kliknij
Instrukcja Obsługi (USER MANUAL) Rejestrator DAS1700
Oprogramowanie SEFRAM VIEWER i PILOT do obróbki zarejestrowanych przebiegów i do zdalnego sterowania rejestratorami (standard), opcjonalnie pakiet FlexPro

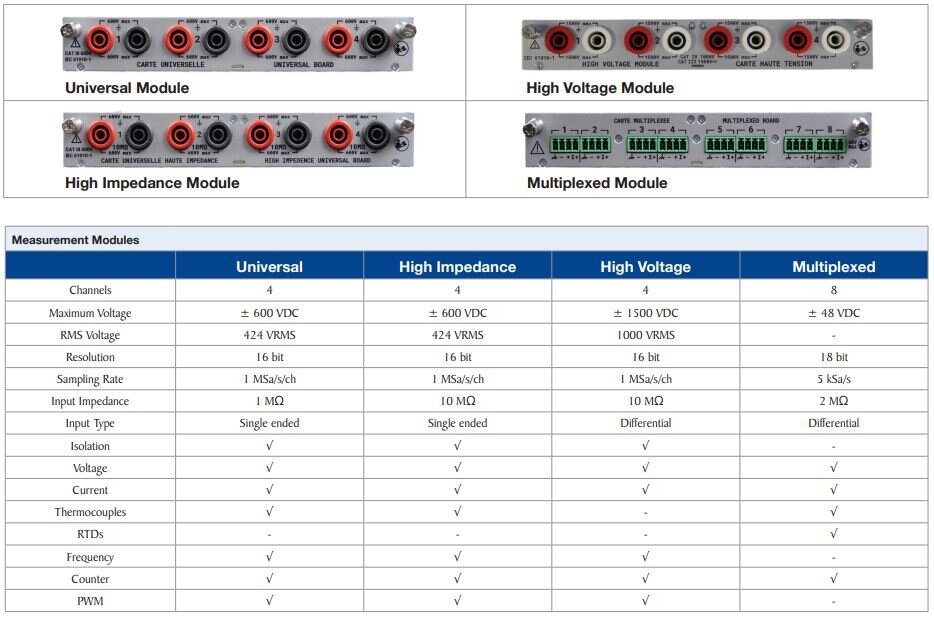

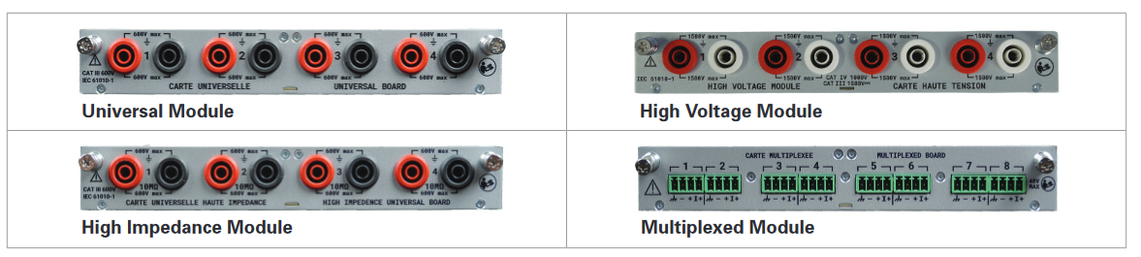

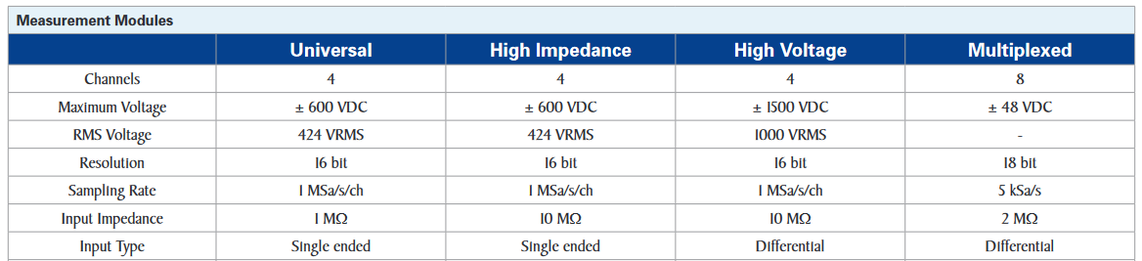

Można skonfigurować własną konfigurację kanałów, wybierając spośród 4 dostępnych rodzajów kart wejściowych: uniwersalnej, uniwersalnej wysokonapięciowej, tensometrycznej i multipleksowanej. Przy odpowiedniej konfiguracji kanałów można nagrywać od 6 do 72 kanałów i dodatkowo sygnały z 16 wejść logicznych. Pomiary długoterminowe z częstotliwością próbkowania 1 MSa / s (1 µs / próbkę) są możliwe przy pełnym wykorzystaniu wewnętrznej pamięci dysku twardego 500 GB. Dzięki specjalnej zintegrowanej funkcji analizy mocy można zapisać i analizować wszystkie parametry w sieci zasilania: jednofazowej i trójfazowej (50 Hz, 400 Hz i 1 kHz). Ten przyrząd do akwizycji danych może być kontrolowany zdalnie przez połączenie Ethernet lub WiFi, a wyniki można analizować za pomocą oprogramowania (bezpłatna licencja) opracowanego przez Sefram.
Główne cechy:
- Panoramiczny ekran dotykowy TFT LCD (15 "6)
- 6 do 72 kanałów analogowych
- Do 6 kart weiściowych, z możliwością rozszerzenia
- 16 kanałów logicznych
- 128 Mword memory, z segmentami
- Wewnętrzny dysk twardy: 500 GB
- Intuicyjny interfejs człowiek-maszyna
- Funkcja analizy mocy (50 Hz, 400 Hz i 1 kHz), pomiary harmonicznych...
- Interfejsy: 4 x USB, Ethernet, VGA
- Bogate funkcje pomiarowe
- Pilot - zdlane sterowanie
- Dostawa z licencjonowanym oprogramowaniem Sefram Viewer do przesyłania i analizy danych
- Bezpieczeństwo: 600 V CAT III (w zależności od płyt)
- Gwarancja - 2 lata, gwarancja na zasilacz - 3 miesiace
Karta wejściowa uniwersalna:
- 6 izolowanych kanałów analogowych
- 14-bit, 1 MSa / s, Pasmo: 100 kHz
- DC, RMS AC + DC Napięcie (+ -500 V)
- Częstotliwość, termopary
Karta wejściowa multipleksowana, kanały izolowane, pomiary tensometryczne:
- Pomiar mostków tensometrycznych (4 i 6 żył) i półmostków
- Napięcie do 50 V, Pt100, Pt1000, termopary
- rozdzielczość 16 bitów, 100 kSa / s, szerokość pasma 18 kHz
12-kanałowa płyta multipleksowana:
- Napięcie do 50 V DC
- Pt100, Pt200, Pt500, Pt1000, termopary
- 16-bit, 5 kSa/s, niezależnie w każdym kanale, można regulować, szerokość pasma 1 kHz
Opcje:
- Magistrala CAN - LIN (2 porty CAN, 2 wejścia LIN) - opcja fabryczna
- Opcja fabryczna płyty IRIG
- Interfejs WiFi
- Panel rozszerzający na 3 dodatkowe karty pomiarowe - opcja fabryczna
- Rozszerzenie pamięci 2 TB
- Opcja GPS - wewnętrzna synchronizacja zegara z czasem GPS
- Opcja wejścia o wysokiej impedancji
- Opcja standardu SENT
- automatyczne wysyłanie maili, ładowanie plików do "chmury", FTP...
- Bez wentylatora - opcja fabryczna (dla pracy w środowisku o dużym zanieczyszczeniu)
Szkolenie DAS1700: Odkryj nasze pełne wideo szkoleniowe dotyczące DAS1700 i powiązanego oprogramowania.
Akcesoria do DAS1700
- Oprogramowanie FlexPro -P/N 100081
Idealne rozwiązanie do prezentacji danych. Twórz przekonujące grafiki i dokumenty za pomocą FlexPro View. Zoptymalizowany, przyjazny dla użytkownika interfejs ułatwia projektowanie, skalowanie i pozycjonowanie diagramów, tabel i tekstu.
- Oprogramowanie FlexPro - Standard -100082P/N
Potężne połączenie analizy i prezentacji. FlexPro Standard łączy imponujące funkcje prezentacji z potężnymi, matematycznymi funkcjami analizy.
- Oprogramowanie FlexPro Professional -P/N100083
Wspólna baza dla graczy drużynowych. Pełna kompatybilność z procesorami wielordzeniowymi z możliwością równoległego przetwarzania operacji komputerowych w celu zaoszczędzenia cennego czasu. Bezproblemowa integracja z programem pozyskiwania i połączenie z systemem informatycznym przedsiębiorstwa. Zintegrowany debugger i edytor kodu z technologią IntelliSense®.
- Oprogramowanie FlexPro dla deweloperów -100084P/N
Wszystkie opcje zawarte w pakiecie FlexPro Developer Suite: Eksplorator danych, Zaawansowane statystyki, Zliczanie procedur, Analiza spektralna, Śledzenie zamówienia, Filtry cyfrowe, Akustyka, Wibracje, Import plików ASAM ODS
0,01 ohm bocznik, 0,5%, maks. 30 A -
207030301P/N
Nieizolowane (do użytku z aplikacjami niskonapięciowymi)
0,001 om B, 0,5%, maks. 50 A -
207030500P/N
Nieizolowane (do użytku z aplikacjami niskonapięciowymi)0,01 ohm bocznik, 1%, maks. 3 A -
910007100P/N
Obudowa z bezpiecznymi wtykami bananowymi0,1 ohm bocznik, 1%, 1A maks -
910007200P/N
Obudowa z bezpiecznymi wtykami bananowymi
- 10 Ω bocznik, 0,1%, 0,15A maks - P/N 912008000
P/N
Obudowa z bezpiecznymi wtykami bananowymiDongle Wi-Fi -
916004500P/N
Opcjonalny moduł do zdalnego sterowania nagrywarkąKompatybilny z Wifi B, G, N
- Płyta wysokiego napięcia - P/N 916006000
P/N
916006000
6 kanałów wysokiego napięcia do 1000 V, izolowane wzajemnie- Opcja rozszerzenia - P/N917001000 - Dodaj do 3 dodatkowych płyt oprócz 3 standardowych płyt
- SENT opcja - P/N917002000 - analiza czujników SENT i pomiar PWM
- Opcja baterii - P/N917003000 - z maksymalnie 2 godzinami autonomii
- Opcja IRIG - P/N917005000 - wewnętrzna synchronizacja zegara z czasem IRIG
- Opcja magistrali CAN-LIN - P/N917005500 - Analiza i rejestracja ramek CAN i LIN
- Opcja rozszerzenia pamięci - P/N917007000 - Rozszerzenie pamięci 2 TB
- Bez wentylatora - P/N917009000 - Bez opcji wentylatora dla określonych środowisk o duzym poziomie zanieczyszczenia
- Karta wejściowa Uniwersalna - P/N984401000 - 6 uniwersalnych kanałów do 500 V.
- Karta multipleksowana - P/N984402000 - 12 kanałów multipleksowanych
- Opcja wejścia o wysokiej impedancji - P/N984402300 - dla płytki uniwersalnej (10MΩ)
- Karta dla tensometrów -984402500P/N
6 kanałów tensometrycznych- Specjalny przewód do wejść LOGICZNYCH -984405000P/N
Obsługa 16 wejść logicznych nagrywarek z wtyczkami bananowymi. Kompatybilny z DAS20 / 40, DAS800, DAS801, DAS1600, 8460- 16 izolowanych modułów kanałów logicznych -984405500P/N
Kompatybilny ze wszystkimi rejestratorami Sefram. Zasilanie zewnętrznego czujnika z 3 alarmami (wyjście). Wejście z bezpiecznymi bananami lub szybkimi złączami. Dostarczany z kablem interfejsu i szybkimi złączami- 1 ohm bocznik, 0,1%, 0,5 A maks -989006000P/N
Obudowa z bezpiecznymi wtykami bananowymi- Obwód 50 ohmów, 0,1%, 0,05A maks -989007000P/N
Obudowa z bezpiecznymi wtykami bananowymi- Adapter żeński Banana / BNC -SO415P/N
- Elastyczne cęgi prądowe 3000A AC - P/NA1587, sonda Rogowskiego
Średnica: 25 cm, 3 zakresy: 30 A / 300 A / 3000 A.Uniwersalne wejścia wtykowe
- Przetwornik prądu (10 mVAC / 1 AAC, 200 A, Ø 15 mm) -SP201P/N
Otwór szczęk 15 mm. Przetwornik prądu 200A AC. Napięcie wyjściowe 10mV AC / 1A AC. Pasmo 40 Hz do 5 KHz. Bezpieczeństwo: tylko dla izolowanego przewodu- Przetwornik prądu (100 mVAC / 1 AAC, 10 A, Ø 15 mm) -SP221P/N
Otwór szczęk 15 mm. Przetwornik prądu 10A AC. Napięcie wyjściowe 100mV AC / 1A AC. Pasmo 40 Hz do 5 KHz. Bezpieczeństwo: tylko dla izolowanego przewodu- Przetwornik prądu (1 mVAC / 1AAC, 1200 A, Ø 50 mm) -SP230P/N
Szczęka otwarcia 50 mm. Przetwornik prądu 1200A AC. Napięcie wyjściowe 1mV AC / 1A AC. Pasmo 40 Hz do 5 KHz. Bezpieczeństwo: tylko dla izolowanego przewodu- Przetwornik prądu (1 mVAC + DC / 1AAC + DC, 1200 A, Ø 50 mm) -SP261P/N
Szczęka otwarcia 50 mm. Przetwornik prądu 1200A. Wyjście napięcia 1mV / 1A. Pasmo prądu stałego A 3KHz. Bezpieczeństwo: 600 V CAT III- Przetwornik prądu (1 mVAC / 1 AAC, 2000 A, Ø 70 mm) -SP270P/N
Przetwornik prądu do 2000 A. Napięcie wyjściowe 1mV AC / 1A AC. Pasmo 40 Hz do 5 KHz. Otwór szczęk 70 mm. Bezpieczeństwo: 600 V CAT IIIDAS 1600
Oprogramowanie SEFRAM VIEWER i PILOT do obróbki zarejestrowanych przebiegów i do zdalnego sterowania rejestratorami (standard), opcjonalnie pakiet FlexPro
Do pracy w zanieczyszczonym środowisku przeznaczone są modele z oznaczeniem SV- bez wentylatora: Modele: DAS 1600SV
6 do 72 kanałów analogowych:
- Możliwość zainstaowania 6 kart wejściowych
- 128 Msłów pamięci, możliwość segmentowania
- Wbudowany twardy dysk : 500 GB
- Funkcja analizy mocy / zasilania (50Hz, 400Hz do 1kHz)
- Interfejsy : 6 x USB, Ethernet, VGA
- Rozbudowane funkcje obliczeniowe
- Pełne zdalne sterowanie
- Dostarczany z licncjonowanym oprogramowaniem Sefram Viewer, dla przesyłania i analizy danych
- Zabezpieczenia: 600V CAT III (zależnie od karty wejściowej)
- Waga: 8kg
- Gwarancja - 2 lata, gwarancja na zasilacz - 3 miesiace
Karty z wejściami uniwerslanymi, 6 - Wejść:
- 6 izolowanych kanałów analogowych
- Przetworniki 14 bit, 1 Ms/s, pasmo: 100kHz
- Napięcia wejściowe: DC, RMS AC+DC (+-500V)
- Pomiary napięć, częstotliwości, pradów, termopary
Karty: 6 izolowanych wejść różnicowych - Strain Gauge (pomiary naprężeń):
- Mostkowe pomiary naprężeń (4, 6 przewodowe) oraz pół-mostki
- Napięcia do 50V, termopary
- 16 bit, 100ks/s, pasmo 18kHz
Karta: 12 kanałów multipleksowanych
- Napięcia do 50V AC, DC
- Pt100, termopary
- 16 bit, 5ks/s, pasmo 1kHz
Opcje:
- Karta IRIG
- Interfejs WiFi
- Wbudowany akumulator
- Możliwość dodania 3 dodatkowych kart wejściowych
- Karta z 16-toma izolowanymi wejściami LOGIC, 250V max
Każdy rejestrator posiada dodatkowo 16 wejść kanałów cyfrowych
TFT panoramiczny ekran dotykowy LCD (15"4)
DAS1600
Akcesoria do urządzeń DAS1600
- Oprogramowanie FlexPro - Model 100081
Idealne rozwiązanie do prezentacji danych. Twórz przekonujące grafiki i dokumenty za pomocą FlexPro View. Zoptymalizowany, przyjazny dla użytkownika interfejs ułatwia projektowanie, skalowanie i pozycjonowanie diagramów, tabel i tekstu.
- Oprogramowanie FlexPro - Standard -100082P/N
Potężne połączenie analizy i prezentacji. FlexPro Standard łączy imponujące funkcje prezentacji z potężnymi, matematycznymi funkcjami analizy.
- Oprogramowanie FlexPro Professional -P/N100083
Wspólna baza dla graczy drużynowych. Pełna kompatybilność z procesorami wielordzeniowymi z możliwością równoległego przetwarzania operacji komputerowych w celu zaoszczędzenia cennego czasu. Bezproblemowa integracja z programem pozyskiwania i połączenie z systemem informatycznym przedsiębiorstwa. Zintegrowany debugger i edytor kodu z technologią IntelliSense®.
- Oprogramowanie FlexPro dla deweloperów -100084P/N
Wszystkie opcje zawarte w pakiecie FlexPro Developer Suite: Eksplorator danych, Zaawansowane statystyki, Zliczanie procedur, Analiza spektralna, Śledzenie zamówienia, Filtry cyfrowe, Akustyka, Wibracje ludzkiego ciała, Import plików ASAM ODS
- 0,01 ohm bocznik, 0,5%, maks. 30 A -207030301P/N
Nieizolowane (do użytku z aplikacjami niskonapięciowymi)
- 0,001 om B, 0,5%, maks. 50 A -207030500P/N
Nieizolowane (do użytku z aplikacjami niskonapięciowymi)- 0,01 ohm bocznik, 1%, maks. 3 A -910007100P/N
Obudowa z bezpiecznymi wtykami bananowymi- 0,1 ohm bocznik, 1%, 1A maks -910007200P/N
Obudowa z bezpiecznymi wtykami bananowymi- 10 Ω bocznik, 0,1%, 0,15A maks -912008000P/N
Obudowa z bezpiecznymi wtykami bananowymi- Wzmocniona walizka transportowa DAS1400 - P/N 914007500
Obsługa 16 wejść logicznych nagrywarek z wtyczkami bananowymi. Kompatybilny z DAS20 / 40, DAS800, DAS801, DAS1600, 8460
Kompatybilny ze wszystkimi rejestratorami Sefram. Zasilanie zewnętrznego czujnika z 3 alarmami (wyjście). Wejście z bezpiecznymi bananami lub szybkimi złączami. Dostarczany z kablem interfejsu i szybkimi złączami
- Obudowa z bezpiecznymi wtykami bananowymi
- Opcja baterii dla DAS1600 / 800 -916001000P/N
Ta opcja jest opcją fabryczną (przy zamówieniu). Wewnętrzna bateria dla DAS1600 / 800 - umożliwia korzystanie z rejestratora w aplikacjach terenowych (bez zasilania głównego), autonomia: 2 godziny (minimum).
Automatyczne ładowanie akumulatora po podłączeniu do zasilania głównego. Ta opcja nie jest kompatybilna z dodatkowym podwoziem 3 gniazd
- Dodatkowa obudowa z 3 gniazdami dla DAS1600 -916005000P/N
Umożliwia dodanie do DAS1600 do 3 dodatkowych tablic pomiarowych. Może przyjmować: 1 do 3 tablic uniwersalnych, 1 do 3 tablic multipleksowanych, 1 do 3 tablic tensometrycznych, 1 do 3 tablic wysokiego napięcia, 1 tablicę wysokiej prędkości. Opcja fabryczna (przy zamówieniu)
- Specjalny przewód do wprowadzania logicznego -984405000P/N
- 16 izolowanych modułów kanałów logicznych -984405500P/N
- 1 ohm bocznik, 0,1%, 0,5 A maks -989006000P/N
- Obwód 50 ohmów, 0,1%, 0,05A maks -989007000P/N
- Adapter żeński Banana / BNC -SO415P/N
- Przetwornik prądu (10 mVAC / 1 AAC, 200 A, Ø 15 mm) -P/NSP201
Otwór szczęk 15 mm. Przetwornik prądu 200A AC. Napięcie wyjściowe 10mV AC / 1A AC. Pasmo 40 Hz do 5 KHz. Bezpieczeństwo: tylko dla izolowanego przewodu- Przetwornik prądu (100 mVAC / 1 AAC, 10 A, Ø 15 mm) -SP221P/N
Otwór szczęk 15 mm. Przetwornik prądu 10A AC. Napięcie wyjściowe 100mV AC / 1A AC. Pasmo 40 Hz do 5 KHz. Bezpieczeństwo: tylko dla izolowanego przewodu- Przetwornik prądu (1 mVAC / 1AAC, 1200 A, Ø 50 mm) -SP230P/N
Szczęka otwarcia 50 mm. Przetwornik prądu 1200A AC. Napięcie wyjściowe 1mV AC / 1A AC. Pasmo 40 Hz do 5 KHz. Bezpieczeństwo: tylko dla izolowanego przewodu- Przetwornik prądu (1 mVAC + DC / 1AAC + DC, 1200 A, Ø 50 mm) -SP261P/N
Szczęka otwarcia 50 mm. Przetwornik prądu 1200A. Wyjście napięcia 1mV / 1A. Pasmo prądu stałego A 3KHz. Bezpieczeństwo: 600 V CAT III- Przetwornik prądu (1 mVAC / 1 AAC, 2000 A, Ø 70 mm) -SP270P/N
Przetwornik prądu do 2000 A. Napięcie wyjściowe 1mV AC / 1A AC. Pasmo 40 Hz do 5 KHz. Otwór szczęk 70 mm. Bezpieczeństwo: 600 V CAT IIIDAS700
.
DAS 700 - 6 kanałów
Rozwiązanie do akwizycji danych DAS700 to szybki rejestrator, który umożliwia uzyskanie wielu parametrów: napięcia, prądu (z bocznikiem lub cęgami), temperatury (termopary), pomiarów na czujnikach (np. 0-10 V; 4-20 mA), itp. Dzięki 6 uniwersalnym kanałom analogowym i 16 wejściom logicznym można rejestrować długoterminowe pomiary z częstotliwością próbkowania 1 MHz przy pełnym wykorzystaniu wewnętrznej pamięci dysku twardego o pojemności 500 GB. Dzięki specjalnej zintegrowanej funkcji analizy mocy możesz rejestrować wszystkie parametry w sieci jednofazowej i trójfazowej (50 Hz, 400 Hz i 1 kHz). To rozwiązanie do gromadzenia danych może być zdalnie sterowane za pomocą połączenia USB, Ethernet lub WiFi, a wyniki można analizować za pomocą oprogramowania Sefram bez licencji.
- Panoramiczny ekran dotykowy LCD TFT (15 "6)
- 6 izolowanych kanałów analogowych:
- 14 bitów, 1 ms / s, przepustowość: 100 kHz
- DC, RMS AC + DC Napięcie (+ -500 V)
- Częstotliwość, termopary
- 16 kanałów logicznych
- Pamięć 128 Mworda z segmentami
- Wewnętrzny dysk twardy: 500 Gb
- Intuicyjny interfejs człowiek-maszyna
- Funkcja analizy mocy (50 Hz, 400 Hz i 1 kHz)
- Interfejsy: 4 x USB, Ethernet, VGA
- Różne funkcje pomiarowe
- Zdalne sterowanie
- Dostarczane z oprogramowaniem Sefram Viewer bez licencji do przesyłania i analizy danych
- Bezpieczeństwo: 600 V CAT III
- Magistrala CAN - LIN (2 porty CAN, 2 wejścia LIN) - opcja fabryczna
- Interfejs WiFi
- Bateria wewnętrzna - opcja fabryczna
- Rozszerzenie pamięci 2 TB
- Opcja GPS - synchronizacja zegara wewnętrznego z czasem GPS
- Opcja wejścia o wysokiej impedancji
Oprogramowanie SEFRAM VIEWER i PILOT do obróbki zarejestrowanych przebiegów i do zdalnego sterowania rejestratorami (standard), opcjonalnie pakiet FlexPro
DAS 701 - 12 kanałów
Rozwiązanie do akwizycji danych DAS701 to rejestrator, który umożliwia uzyskanie wielu parametrów: napięcia, prądu, temperatury (termopary, Pt100-1000), pomiarów na czujnikach (np. 0-10V; 4-20 mA), itp. Dzięki 12 kanały multipleksowane i 16 wejść logicznych można rejestrować długoterminowe pomiary z częstotliwością próbkowania 5 kHz przy pełnym wykorzystaniu wewnętrznej pamięci dysku twardego 500 GB.To rozwiązanie do akwizycji danych może być zdalnie sterowane przez połączenie USB, Ethernet lub WiFi, a wyniki mogą być analizowane na nie wymagającym licencji oprogramowaniu firmy Sefram.
- Panoramiczny ekran dotykowy LCD TFT (15 "6)
- 12 multipleksowanych kanałów analogowych:
- 16 bitów, 5 k / s, przepustowość: 1 kHz
- Napięcie DC: 50 V.
- Termopary, Pt100, Pt200, Pt500, Pt1000
- 16 kanałów logicznych
- Pamięć 128 Mworda z segmentami
- Wewnętrzny dysk twardy: 500 Gb
- Intuicyjny interfejs człowiek-maszyna
- Interfejsy: 4 x USB, Ethernet, VGA
- Różne funkcje pomiarowe
- Zdalne sterowanie
- Dostarczane z oprogramowaniem Sefram Viewer bez licencji do przesyłania i analizy danych
Opcje:
- Magistrala CAN - LIN (2 porty CAN, 2 wejścia LIN) - opcja fabryczna
- Interfejs WiFi
- Bateria wewnętrzna - opcja fabryczna
Oprogramowanie SEFRAM VIEWER i PILOT do obróbki zarejestrowanych przebiegów i do zdalnego sterowania rejestratorami (standard), opcjonalnie pakiet FlexPro
